LDC-1/12.4-16s 1-12.4Ghz pengganding arah dengan pengasingan tinggi
| Pemimpin-mw | Pengenalan kepada Pengganding pengasingan tinggi 1-12.4Ghz |
Peneraju teknologi gelombang mikro pengganding arah 1-12.4GHz dengan pengasingan tinggi 20dB merupakan komponen penting untuk sistem komunikasi moden, menawarkan liputan frekuensi yang luas dari 1 hingga 12.4 GHz. Pengganding ini menampilkan pengasingan 20dB yang luar biasa, memastikan kebocoran isyarat minimum dan penolakan gangguan yang sangat baik. Direka bentuk dengan mengambil kira ketepatan dan kebolehpercayaan, ia menyediakan pensampelan isyarat yang tepat dan keupayaan pemantauan, menjadikannya sesuai untuk aplikasi seperti analisis isyarat, ujian dan pengukuran. Dengan pembinaan yang teguh dan ciri-ciri prestasi tinggi, pengganding arah ini sangat sesuai untuk kegunaan makmal dan lapangan, memberikan hasil yang konsisten dan boleh dipercayai walaupun dalam persekitaran yang mencabar.
| Pemimpin-mw | Spesifikasi |
No Jenis: LDC-1/12.4-16s 16 dB Directional Coupler
| Tidak. | Parameter | minimum | tipikal | maksimum | Unit |
| 1 | Julat kekerapan | 1 | 12.4 | GHz | |
| 2 | Gandingan Nominal | ` | 16 | dB | |
| 3 | Ketepatan Gandingan | ±1 | dB | ||
| 4 | Gandingan Sensitiviti kepada Kekerapan | ±0.8 | dB | ||
| 5 | Kehilangan Sisipan | 1.5 | dB | ||
| 6 | Directivity | 18 | dB | ||
| 7 | VSWR | 1.35 | - | ||
| 8 | kuasa | 20 | W | ||
| 9 | Julat Suhu Operasi | -40 | +85 | ˚C | |
| 10 | Impedans | - | 50 | - | Ω |
Catatan:
1、Tidak Termasuk Kerugian Teoritikal 0.11db 2. Kedudukan kuasa adalah untuk beban vswr lebih baik daripada 1.20:1
| Pemimpin-mw | Spesifikasi Alam Sekitar |
| Suhu Operasi | -30ºC~+60ºC |
| Suhu Penyimpanan | -50ºC~+85ºC |
| Getaran | Ketahanan 25gRMS (15 darjah 2KHz), 1 jam setiap paksi |
| Kelembapan | 100% RH pada 35ºc, 95% RH pada 40ºc |
| Terkejut | 20G untuk 11msec separuh gelombang sinus, 3 paksi kedua-dua arah |
| Pemimpin-mw | Spesifikasi Mekanikal |
| Perumahan | aluminium |
| Penyambung | keluli tahan karat |
| Kenalan Wanita: | gangsa berilium bersalut emas |
| Rohs | patuh |
| Berat badan | 0.2kg |

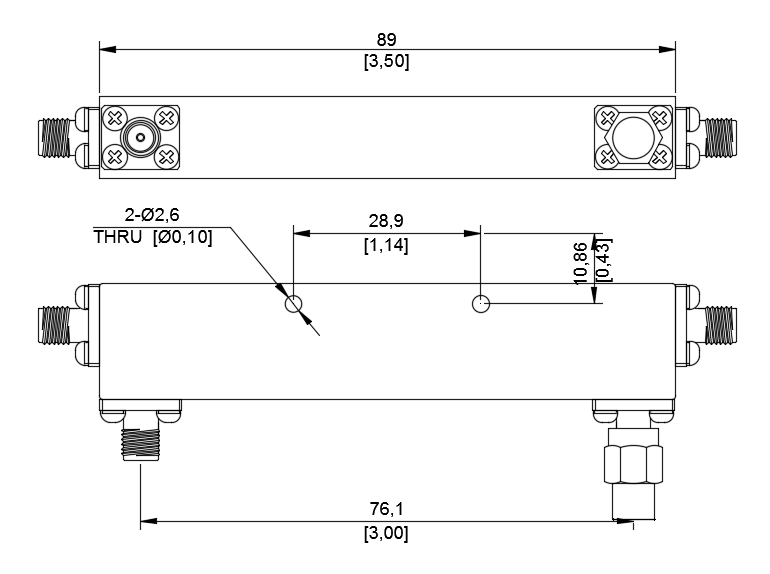

Lukisan Garis Besar:
Semua Dimensi dalam mm
Garis Besar Toleransi ± 0.5(0.02)
Toleransi Lubang Pelekap ±0.2(0.008)
Semua Penyambung:SMA-Perempuan
| Pemimpin-mw | Data Ujian |
